Skrytý powerhouse: Objevení světa pozitivních výtlačných motorů

I. Úvod

A. HOOK: Síla stlačeného vzduchu

Ve světě průmyslové automatizace a specializované stroje se řev výkonného motoru nebo hučení elektrického motoru často dostává do centra pozornosti. Přesto, tiše a efektivně, další síla byla hrana po celá desetiletí a nabízí jedinečné výhody, kde konvenční zdroje energie nedosáhnou: síla stlačeného vzduchu. Tato neviditelná, ale přesto silná střední, řídí třídu zařízení známých jako pneumatické motory, které slouží jako neozbrojené hrdiny v nesčetných aplikacích.

B. Co jsou Pozitivní posun na peneumatické motory ?

A Pozitivní posun na peneumatický motor je mechanické zařízení, které přeměňuje energii stlačeného vzduchu na mechanický rotační pohyb. Na rozdíl od vzduchových motorů ve stylu turbíny, které se spoléhají na dynamický tok vzduchu nad čepelí, fungují na objemovém principu pozitivní posun. Upadají pevný objem stlačeného vzduchu, umožňují jej expandovat a poté jej vyčerpat pomocí výsledného diferenciálu tlaku k vytvoření kontinuálního rotačního pohybu. Tento základní rozdíl jim dává odlišné vlastnosti a výhody, zejména v náročném prostředí.

C. Krátká historie a vývoj

Koncept používání stlačeného vzduchu pro data výkonu zpět staletí, s časnými aplikacemi v těžbě a tunelování. Vývoj praktických pneumatických motorů získal trakci v 19. století, poháněný potřebou bezpečnějších a robustnějších zdrojů energie v nebezpečných podmínkách, kde jiskry z elektrických motorů představovaly významné riziko. V průběhu času se návrhy vyvinuly z jednoduchých mechanismů poháněných pístem na sofistikovanější motory lopatky a převodovky, z nichž každá nabízí konkrétní profily výkonu vhodné pro rozšíření průmyslových a specializovaných aplikací.

D. Přehled důležitosti a běžných aplikací

Pozitivní posun na peneumatické motory jsou nezbytné v průmyslových odvětvích, kde jsou prvořadá bezpečnost, trvanlivost a přesná kontrola. Obvykle se nacházejí napájecí ruční nářadí ve výrobě, zvedák při manipulaci s materiálem, mixéry v chemických rostlinách a specializované vybavení v zařízeních pro zpracování a potraviny. Jejich vlastní bezpečnost ve výbušných atmosférách a jejich schopnost zastavit bez poškození z nich činí preferovanou volbu v mnoha náročných operačních prostředích.

E. Rozsah článku a co se čtenář naučí

Tento článek se ponoří do základních principů, které upravují pozitivní pneumatické motory, prozkoumávají jejich různé typy, zdůrazňují jejich klíčové výhody a omezení a podrobně popisují jejich rozmanité aplikace. Budeme také pokrývat základní kritéria výběru a postupy údržby a uzavírat pohledem na budoucí trendy v této životně důležité technologii.

Ii. Základy pneumatického motorického provozu

A. Stohovaný vzduch jako zdroj energie

1. Vlastnosti stlačeného vzduchu relevantní pro motory: Komprimovaný vzduch působí jako pracovní tekutina a ukládá potenciální energii, která je přeměněna na kinetickou energii. Mezi jeho klíčové vlastnosti pro provoz motoru patří jeho stlačitelnost (umožňující skladování energie), jeho schopnost expandovat (řízení motoru) a jeho relativně nízká viskozita (usnadňující tok).
2. Role tlaku a toku vzduchu: Výkon pneumatického motoru je přímo závislý na dodaném tlaku a průtoku vzduchu. Tlak diktuje dostupnou sílu k řízení motoru, zatímco průtok (objem vzduchu za jednotku času) určuje rychlost motoru. Vyšší tlak obecně vede k vyššímu točivému momentu a vyšší tok vede k vyšší rychlosti.

B. Vysvětleno princip pozitivního posunu

1. Jak je pevný objem vzduchu zachycen a rozšířen: Jádro pozitivního posunu spočívá v konstrukci motoru, který vytváří utěsněné komory. Komora vstupuje do těchto komor a tlačí pohyblivý prvek (jako lopatka nebo píst). Jak se prvek pohybuje, objem komory se zvyšuje, což umožňuje rozšiřování vzduchu a přenosu energie. Jakmile vzduch provede svou práci, je vyčerpaný a cyklus se opakuje. Tento „pozitivní posun“ zajišťuje, že v každém cyklu je použit specifický objem vzduchu, což poskytuje předvídatelný a kontrolovaný pohyb.
2. Porovnání s jinými typy motorů (např. Turbíny - stručně): Na rozdíl od pneumatických turbín, které používají kontinuální tok vzduchu k roztočení rotoru (podobně jako větrné mlýn), se pozitivní posun se spoléhají na diskrétní objemy vzduchu působícího na pohyblivé části. Díky tomu jsou obecně efektivnější při nižších rychlostech a jsou schopny vyšších počátečních momentů ve srovnání s turbínami podobné velikosti.

C. Klíčové komponenty (obecně)

Zatímco specifické návrhy se liší, nejvíce pozitivní pneumatické motory s pozitivním posunem sdílí společné základní komponenty:

1. Rotor/hřídel: Střední rotační složka, která převádí lineární sílu z rozšiřujícího se vzduchu na rotační pohyb a dodává výkon na výstup.
2. Bydlení: Vnější pouzdro, které uzavírá všechny vnitřní komponenty, poskytuje strukturální integritu a obsahuje stlačený vzduch.
3. Vstupní/výfukové porty: Otvory, skrze které komprimovaný vzduch vstupuje do motoru a vyloučené vzduch je vyloučen.
4. Specingové prvky: Komponenty jako O-kroužky, těsnění a přesné obrábění, které zabraňují úniku vzduchu mezi komorami a zajišťují efektivní provoz.

Iii. Typy pozitivních tlakových motorů

Pozitivní posun na peneumatické motory přicházejí v několika konfiguracích, z nichž každá se hodí pro různé aplikace na základě jejich jedinečných provozních charakteristik.

A. MOTORY

1. Popis a konstrukce: Motory se skládají z válcového rotoru namontovaného excentricky ve větším válcovém krytu. Obdélníkové lopatky jsou namontovány do radiálních slotů v rotoru.
2. Jak fungují: Když stlačený vzduch vstupuje do motoru, tlačí se proti lopatkám a nutí je ven na stěnu na bydlení kvůli odstředivé síle. Vzduch se poté rozšiřuje v komorách ve tvaru půlměsíce vytvořené mezi rotorem, lopatkou a bydlením, což způsobuje, že se rotor otáčí. Když se rotor otočí, lopatky se sklouznou zpět do svých slotů a vynalézavý vzduch je vyčerpaný.
3. Výhody: Motory Vane jsou kompaktní, nabízejí dobrý počáteční točivý moment, jsou snadno reverzibilní změnou směru proudění vzduchu a mohou pracovat při relativně vysokých rychlostech.
4. Nevýhody: Jsou náchylné k opotřebení lopatků a pouzdra v důsledku tření a může dojít k úniku vzduchu, pokud se těsnění sníží, což vede ke snížení účinnosti.
5. Běžné aplikace: Široce se používají v ručních nástrojích, jako jsou brusky, vrtačky, šroubováky a nárazové klíče kvůli jejich kompaktní velikosti a poměru vysokého výkonu k hmotnosti.

B. Pístové motory

Motory pístů jsou obecně robustnější a nabízejí vyšší točivý moment při nižších rychlostech.

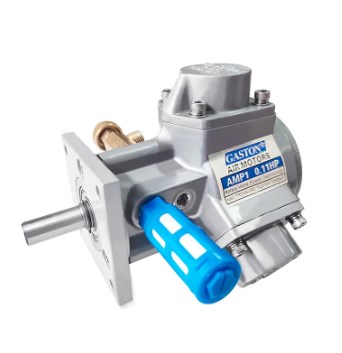

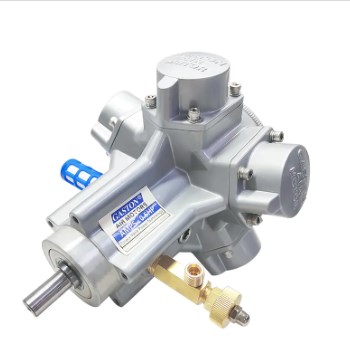

1. Radiální pístové motory:
   1. Popis a konstrukce: Tyto motory mají více pístů (obvykle 3 až 6 nebo více) uspořádaných radiálně kolem centrálního klikového hřídele.
   2. Jak fungují: Komprimovaný vzduch je směrován postupně na každý píst a nutí jej ven. Tento lineární pohyb je přeměněn na rotační pohyb klikovým hřídelem, podobně jako u morunu s vnitřním spalováním.
   3. Výhody: Radiální pístové motory jsou známé svým vysokým točivým momentem, vynikajícím nízkorychlostním výkonem a robustní konstrukcí. Jsou velmi odolné a zvládnou těžká zatížení.
   4. Nevýhody: Mají tendenci být větší a těžší než motory pro lopatky pro daný výkon a jsou obecně složitější v konstrukci.
   5. Běžné aplikace: Ideální pro aplikace vyžadující vysoký točivý moment a přesnou kontrolu při nižších rychlostech, jako jsou zvedáky, navijáky, mixéry a velké průmyslové stroje.
2. Axiální pístové motory (méně běžné pro pneumatické):
   1. Stručný popis: Přestože jsou v hydraulických systémech převládající, existují návrhy axiálních pístů pro pneumatické motory, ale jsou méně běžné. Obvykle zahrnují písty uspořádané rovnoběžně s hnací hřídelí, působí na špasnou desku nebo desku kolísání, aby vytvořily rotační pohyb.

C. Gear Motors

1. Popis a konstrukce: Motory pneumatického ozubeného kola se obvykle skládají ze dvou meshingových ozubených vozidel (vnějších nebo vnitřních) uzavřených v krytu.
2. Jak fungují: Komprimovaný vzduch vstupuje do motoru a je zachycen v kapsách mezi zuby ozubeného kola a pouzdrem. Jak se ozubená kola otáčí, vzduch se nese kolem a poté uvolněn přes výfukový portál. Kontinuální tok vzduchu do a ven z těchto kapes vytváří rotační sílu.
3. Výhody: Gear Motors mají jednoduché design, velmi robustní a obecně vhodný pro vysokorychlostní aplikace. Za určitých podmínek jsou méně náchylní k nošení než motory.
4. Nevýhody: Obvykle nabízejí nižší počáteční točivý moment ve srovnání s lopatkami nebo pístovými motory a mohou být méně efektivní při velmi nízkých rychlostech.
5. Běžné aplikace: Používá se v aplikacích vyžadujících konzistentní rychlost a mírný točivý moment, jako jsou jednotky dopravníku, malá čerpadla a některé míchací zařízení.

D. Membránové motory (méně běžné jako rotační, více pro lineární ovládání)

Přestože se primárně používá pro lineární ovládání (např. Ve ventilech nebo čerpadlech), existují některé rotační membránové motory. Používají vychýlení flexibilní membrány k řízení mechanismu, který převádí lineární pohyb do rotačního pohybu. Jsou to méně běžné jako primární zdroje rotačního energie, ale dokládají princip pozitivního posunu.

IV. Klíčové vlastnosti a výhody

Pozitivní posun na peneumatické motory nabízejí několik přesvědčivých výhod, díky nimž jsou preferovanou volbou v konkrétních průmyslových kontextech.

A. Bezpečnost v nebezpečném prostředí

1. Operace bez sparkingu: Na rozdíl od elektrických motorů, pneumatické motory nepoužívají elektřinu, a proto během provozu nevytvářejí jiskry. Toto je kritický bezpečnostní prvek v prostředích obsahujících hořlavé plyny, páry nebo prach.
2. Příroda odolná proti výbuchu: Jejich inherentní design je činí přirozeně bezpečnými pro použití ve výbušných atmosférách (klasifikovaných jako zóny Atex nebo ekvivalentní), což významně snižuje riziko zapálení.

B. Poměr vysokého výkonu k hmotnosti

Pneumatické motory mohou dodávat značný výkon ve srovnání s jejich velikostí a hmotností, což z nich činí ideální pro přenosné nástroje a aplikace, kde je kritickými úvahami prostor a hmotnost.

C. Okamžitý start, zastavení a zvrácení

Mohou začít, zastavit a obrátit směr téměř okamžitě jednoduše ovládáním přívodu vzduchu. Tato rychlá reakce je zásadní pro aplikace vyžadující rychlé a přesné pohyby.

D. Variabilní rychlost a řízení točivého momentu

1. Jednoduché škrtící přívod vzduchu: Rychlost a točivý moment pneumatického motoru lze snadno ovládat regulací tlaku a proudu příchozího vzduchu. Toho lze dosáhnout pomocí jednoduchých ventilů, které nabízejí flexibilní a intuitivní provoz.

E. Ochrana přetížení (zastavení bez poškození)

Významnou výhodou je jejich schopnost zastavit se za podmínek přetížení bez poškození. Když zatížení překročí kapacitu točivého momentu motoru, jednoduše se zastaví. Jakmile je přetížení odstraněno, může pokračovat v provozu, aniž by vyžadoval resetování nebo opravu, na rozdíl od elektrických motorů, které mohou přehřát a vyhořet.

F. Trvanlivost a robustnost

1. Tolerance k drsnému prostředí (prach, teplo, vlhkost): Pneumatické motory jsou ze své podstaty robustní a vydrží tvrdé provozní podmínky, včetně vysokých teplot, zaprášeného prostředí a vysoké vlhkosti, což by mohlo ohrozit elektrické motory.

G. Cool Operation (rozšiřování vzduchu ochlazuje motor)

Jak se stlačený vzduch rozšiřuje uvnitř motoru, způsobuje chladicí účinek. To znamená, že pneumatické motory obecně běží chladnější než elektrické motory, což snižuje riziko přehřátí a prodloužení jejich životnosti, zejména při nepřetržitém provozu.

V. Nevýhody a omezení

Přes jejich mnoho výhod, pozitivní pneumatické motory s pozitivním přemístěním také přicházejí s určitými omezeními, která je třeba zvážit.

A. Energetická účinnost

1. Nižší účinnost ve srovnání s elektrickými motory: Obecně jsou pneumatické motory méně energeticky účinné než jejich elektrické protějšky. Proces samotného stlačování vzduchu spotřebovává značné množství energie a při provozu motoru dochází k vlastním ztrátám.
2. Vysoká spotřeba stlačeného vzduchu: Pro dodávání energie tyto motory vyžadují nepřetržité a podstatné zásobování stlačeného vzduchu, které může být nákladné generovat a udržovat.

B. Hladiny šumu

Pneumatické motory mohou být během provozu docela hlučné, především kvůli rychlému výfuku stlačeného vzduchu. K zmírnění tohoto problému jsou často nutné silencenty a tlumiče, zejména v vnitřním prostředí.

C. Požadavky na kvalitu ovzduší

1. Potřeba filtrovaného a mazaného vzduchu: Pro optimální výkon a dlouhověkost vyžadují pneumatické motory čistý, suchý a často mazaný stlačený vzduch. Nečistoty, jako je vlhkost, nečistota a olej, mohou způsobit opotřebení, korozi a blokování.
2. Dopad kontaminantů: Špatná kvalita ovzduší vede ke zvýšené údržbě, snížené účinnosti a předčasnému selhání motorových složek.

D. Řízení vzduchu z výfukového plynu

1. Potenciál pro hluk a olejovou mlhu: Vyčerpaný vzduch může být hlasitý a pokud je přívod vzduchu namazán, může uvolnit olejovou mlhu do životního prostředí, které může vyžadovat ventilační nebo sběrné systémy.

E. Náklady na komprimovanou vzduchovou infrastrukturu

Implementace pneumatického systému vyžaduje investici do vzduchových kompresorů, sušiček, filtrů, regulačních orgánů a distribučního potrubí, což může být významné předem a pokračující náklady.

Vi. Aplikace kladných posuvných motorů

Díky jedinečné kombinaci bezpečnosti, energie a kontroly nabízené kladnými posunovými motory je nezbytná v široké škále průmyslových odvětví a aplikací.

A. Průmyslové nástroje

Jsou pracovními koňmi mnoha workshopů a montážních linek, které pohánějí:

• Broušení: Pro odstranění a dokončení materiálu.
• Cvičení: Pro přesnou díru nudné.
• Impact Wrenches: Pro upevnění a uvolnění vysokých torque.
• Šroubováky: Pro sestavovací úkoly vyžadující řízený točivý moment.

B. Manipulace s materiálem

Jejich robustní povaha a schopnost zvládnout těžká zatížení jsou ideální pro:

• Hladičky: Pro bezpečné zvedání a snižování těžkých předmětů.
• Navijáky: Pro tažení a umístění zatížení.
• Dopravníky: Pro řízení systémů přepravy materiálu.

C. Míchání a agitace

Charakteristika bez sparkingu je zásadní v prostředích s hořlavými materiály:

• Mixéry barvy: Zajištění jednotné konzistence bez rizika zapalování.
• Chemické agitátory: Bezpečně míchání korozivních nebo těkavých látek.

D. Průmysl potravin a nápojů

Jejich schopnost vydržet vymývání a provoz ve sterilních podmínkách je vysoce ceněna:

• Schopnosti vymývání: Motory navržené tak, aby odolaly vodní a čisticím prostředkům.
• Sterilní prostředí: Používá se při zpracování a balení, kde je hygiena prvořadá.

E. Těžba a konstrukce

Jejich trvanlivost a odolnost vůči tvrdým podmínkám je nezbytná:

• Robustnost v drsných podmínkách: Spolehlivě působí v prašném, mokrém a drsném prostředí.

F. Lékař a farmaceutický

Nemagnetické vlastnosti a bezpečnost jsou rozhodující pro citlivé aplikace:

• Sterilizace: Lze sterilizovat pro použití ve zdravotnických prostředcích.
• Nemagnetické vlastnosti: Bezpečné pro použití poblíž MRI strojů a dalších citlivých elektronických zařízení.

G. Automotive Industry

Od montážních linek až po opravy se používají pro různé úkoly vyžadující spolehlivou sílu a kontrolu.

Vii. Kritéria výběru pro pneumatické motory

Výběr správného pneumatického motoru zahrnuje vyhodnocení několika klíčových faktorů pro zajištění optimálního výkonu a dlouhověkosti pro danou aplikaci.

Kritérium	Popis
Požadavky na sílu a točivý moment	Určete nezbytný výstupní výkon a točivý moment pro aplikaci. Tím se diktuje velikost a typ motoru (např. Lopatka pro vyšší rychlost, píst pro vyšší točivý moment).
Rozsah rychlosti	Zvažte požadovanou provozní rychlost a zda je nutná kontrola proměnné rychlosti.
Spotřeba vzduchu	Vyhodnoťte míru spotřeby vzduchu motoru (CFM nebo L/min), abyste zajistili, že je v souladu s dostupnou kapacitou stlačeného vzduchu. Vysoká spotřeba může vést ke zvýšeným provozním nákladům.
Provozní tlak	Porovnejte provozní tlak s jmenovitým tlakem motoru s dostupným systémovým tlakem.
Omezení velikosti a hmotnosti	Vytvářejte fyzické rozměry a hmotnost motoru, zejména pro přenosné nástroje nebo instalace omezené prostorem.
Podmínky prostředí	Posoudit operační prostředí pro faktory, jako je teplota, vlhkost, prach a přítomnost nebezpečných materiálů, výběrem motoru určeného k odolat těchto podmínkách.
Potřeby reverzibility	Zjistěte, zda aplikace vyžaduje, aby motor fungoval jak ve směru hodinových ručiček, tak proti směru hodinových ručiček. Většina motorů pro lopatky a písty je snadno reverzibilní.
Údržba a použitelnost	Zvažte snadnost údržby, dostupnost náhradních dílů a očekávanou životnost motoru.

Viii. Údržba a odstraňování problémů

Správná údržba je zásadní pro zajištění dlouhodobé spolehlivosti a účinnosti pozitivních pneumatických motorů.

A. Pravidelné mazání

Většina pneumatických motorů vyžaduje mazání, často prostřednictvím in-line mazání, které přidává jemnou mlhu oleje do stlačeného vzduchu. Pravidelné kontroly a náplně maziva jsou nezbytné.

B. Filtrace a regulace vzduchu

Zajistěte, aby se přívod stlačeného vzduchu správně filtroval, aby se odstranily kontaminanty (nečistoty, rez, vlhkost) a regulovány na správný provozní tlak. Filtry by měly být pravidelně čištěny nebo vyměňovány.

C. Inspekce na opotřebení

Pravidelně kontrolujte motor, zda není příznaky opotřebení součástí, jako jsou lopatky, písty, ložiska a těsnění. Okamžitě řešit jakékoli problémy, abyste zabránili dalšímu poškození.

D. Běžné problémy a řešení

• Ztráta energie: Mohlo by to být způsobeno nedostatečným tlakem/průtokem vzduchu, opotřebovaným vnitřním složkám (např. Lopatkem, těsněním) nebo ucpané vzduchové filtry.
• Nadměrná spotřeba vzduchu: Často naznačuje vnitřní únik vzduchu v důsledku opotřebovaných těsnění nebo poškozených součástí.
• Přehřátí: I když vzácné, může nastat, pokud je motor nepřetržitě přetížen nebo pokud je mazání nedostatečné.
• Hluk: Může označit opotřebovaná ložiska, nesprávně zarovnané komponenty nebo jednoduše potřebu účinnějšího tlumiče.

Ix. Budoucí trendy a závěry

A. Pokroky v účinnosti a materiálech

Probíhající výzkum se zaměřuje na zlepšení energetické účinnosti pneumatických motorů prostřednictvím pokročilých návrhů, lepších utěsňovacích technologií a použití nových materiálů s nízkým třením. Cílem je snížit spotřebu stlačeného vzduchu a učinit z nich konkurenceschopnější s elektrickými motory v širším rozsahu aplikací.

B. Integrace s řídicími systémy

Moderní pneumatické motory se stále více integrují do sofistikovaných kontrolních systémů, včetně proporcionálních ventilů a senzorů, což umožňuje přesnější rychlost, točivý moment a kontrolu polohy. To zvyšuje jejich všestrannost v automatizovaných procesech.

C. Pokračující relevance ve specializovaných aplikacích

Navzdory nárůstu elektrických jednotek bude pozitivní pneumatické motory nadále držet zásadní místo ve specializovaných aplikacích, kde jejich vlastní bezpečnost, robustnost a schopnost provozovat v drsném nebo nebezpečném prostředí zůstávají bezkonkurenční.

D. Shrnutí klíčových výhod a jejich trvalé hodnoty

Stručně řečeno, pozitivní pneumatické motory s pozitivním posunem nabízejí jedinečnou směs bezpečnosti, hustoty výkonu, okamžité kontroly a trvanlivosti. Jejich schopnost provozovat bez jisker, odolat tvrdým podmínkám a zastavení bez poškození činí z nich nepostradatelné nástroje v průmyslových odvětvích od výroby a konstrukce po lékařské a potravinové zpracování.

E. Poslední myšlenky na roli pneumatických motorů v moderním průmyslu

I když možná ne tak všeobecně viditelné jako elektrické motory, pozitivní tlakovou plošná motory jsou důkazem vynalézavosti inženýrství. Nadále jsou spolehlivým, výkonným a bezpečným řešením pro kritické úkoly, což dokazuje, že jednoduchá, ale účinná síla stlačeného vzduchu zůstává základním kamenem moderní průmyslové schopnosti. Jak technologie postupuje, tyto motory se pravděpodobně budou i nadále vyvíjet, stanou se ještě efektivnější a integrovanější a zajišťují jejich trvalou roli v rozmanité a náročné průmyslové krajině .
