Popis produktu:
Parametry produktu převodového pneumatického motoru AMC2:
Výkon: 2KW, koňská síla: 3,3HP, točivý moment: 5N.m, otáčky naprázdno: 6400RPM, spotřeba vzduchu: 2880L/min, hmotnost: 5,5-6,8KG (různé způsoby instalace, různé hmotnosti), k dispozici jsou tři způsoby instalace: vertikální, horizontální, diskový typ, volitelný ruční ovládací ventil, brzda, převodovka, ovladač.
Standardní vlastnosti:
Použití stlačeného vzduchu jako zdroje energie je bezpečné a odolné proti výbuchu. Výrobek má certifikát nevýbušnosti a splňuje národní bezpečnostní normy. Vysoké otáčky a vysoký kroutící moment se kvůli přetížení nespálí. Rychlost se nastavuje plynule. Ovládací ventil se používá k přepínání startu, seřízení a zastavení a směr vpřed a vzad lze okamžitě změnit. Motor je navržen tak, aby byl uzavřený jako celek a může být použit v prašném, vlhkém a drsném prostředí. Je široce používán v chemickém průmyslu, polovodičích, krystalech, petrochemii, biochemické technologii, továrnách na barvy, automatizačních strojích a dalších průmyslových odvětvích.
Pracovní prostředí:
Kapalina: Stlačený vzduch
Použití tlaku: 5 kg/cm 2 (70 psi)
Maximální pracovní tlak: 6 kg/cm 2 (85 psi)
Okolní teplota: -10°C~ 70°C (lze použít pouze v nemrznoucím stavu)
Mazací olej: IS0VG32 nebo podobný. (Je nutné přidávat olej s olejovou mlhou, 2~3 kapky za minutu).
Nepřetržité používání: Ano (nelze běžet nepřetržitě bez zatížení).
Doporučená rychlost: (0,3~1) x maximální výstupní rychlost.
Detailní parametry
Model | Pracovní tlak (Mpa) | Moc | Rychlost | Točivý moment | Spotřeba vzduchu | Otáčení | Hmotnost (KG) | Vstupní hadice (mm) Velikost | |||||
Volná rychlost | Na Max. HP | Max. moment | |||||||||||
HP | KW | ot./min | Nm | Ibf. ft | L/MIN | CFM | Vertikální | Horizontální | |||||
AMC2 | 0.4 | 2.3 | 1.5 | 6000 | 3700 | 3.8 | 2.8 | 2160 | 76.3 | Obousměrný | 5.5 | 6.8 | 16 |
0.5 | 2.8 | 1.8 | 6200 | 3850 | 4.4 | 3.2 | 2400 | 84.8 | |||||
0.6 | 3.3 | 2 | 6400 | 3800 | 5 | 3.7 | 2880 | 101.7 | |||||
0.7 | 3.7 | 2.2 | 6500 | 3900 | 5.3 | 3.9 | 3240 | 114.4 |

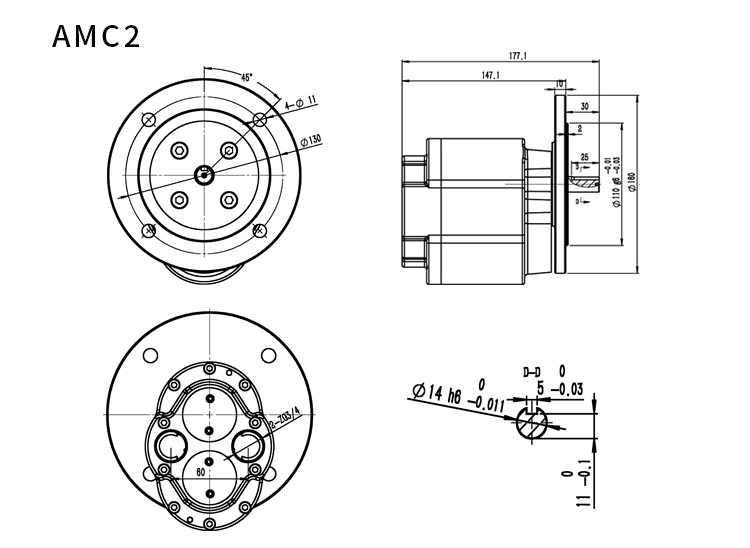

Schématický pohled na půdorys:
Schéma rozdělení produktu:
ŽÁDNÝ. | Jméno | Množství | ŽÁDNÝ. | Jméno | Množství |
1 | Skříň motoru | 1 | 10 | 0-kroužky | 1 |
2 | Ozubený hřídel motoru | 1 | 11 | Šroub s vnitřním šestihranem | 10 |
3 | Zadní kryt motoru | 1 | 12 | Šroub s vnitřním šestihranem | 4 |
4 | Kruhová příruba | 1 | 13 | Stavěcí šroub s plochým hrotem | 4 |
5 | Uzavřený uzávěr | 3 | 14 | Stavěcí šroub s plochým hrotem | 2 |
6 | Kloubní kroužek | 3 | 15 | Rovný špendlík | 1 |
7 | Hnaná hřídel | 1 | 16 | Kuličkové ložisko s hlubokou drážkou | 3 |
8 | Mazací těsnění | 1 | 17 | Kuličkové ložisko s hlubokou drážkou | 1 |
9 | Dorazové podložky pro kulaté matice | 1 | 18 | Kulatá matice | 1 |
