Parametry produktu AMP7:
Výkon: 1,1KW, koňská síla: 1,5HP, točivý moment: 28N.m, otáčky naprázdno: 360RPM, spotřeba plynu: 990L/min, hmotnost: 19,5-29KG (různé způsoby instalace, různé hmotnosti), k dispozici jsou čtyři způsoby instalace: základní, vertikální, horizontální, příruba, volitelný ruční ovládací ventil, brzda, převodovka, ovladač.
Standardní vlastnosti:
Při použití stlačeného vzduchu jako zdroje energie pro bezpečnost a ochranu proti výbuchu má výrobek certifikát nevýbušnosti a splňuje národní bezpečnostní normy. Vysoký kroutící moment, nízká spotřeba plynu, nebude hořet z důvodu přetížení, plynulé nastavení rychlosti, start, nastavení, zastavení přepnutím ovládacího ventilu, dokáže okamžitě obrátit směr. Motor je navržen tak, aby byl uzavřený jako celek a může být použit v prašném, vlhkém a drsném prostředí. Široce se používá v chemickém průmyslu, polovodičích, krystalech, petrochemii, biochemické technologii, továrnách na barvy, automatizovaných strojích a dalších průmyslových odvětvích.
Pracovní prostředí:
Kapalina: Stlačený vzduch
Použití tlaku: 5 kg/cm 2 (70 psi)
Maximální pracovní tlak: 6 kg/cm 2 (85 psi)
Okolní teplota: -10°C~ 70°C (lze použít pouze v nemrznoucím stavu)
Mazací olej: IS0VG32 nebo podobný. (Je nutné přidávat olej s olejovou mlhou, 2~3 kapky za minutu).
Nepřetržité používání: Ano (nelze běžet nepřetržitě bez zatížení).
Doporučená rychlost: (0,3~1) x maximální výstupní rychlost.
Detailní parametry
Model | Převodový poměr | Maximální výkon | Stall Točivý moment | Hmotnost (KG) | |||||||||
Moc | Torque | Jmenovitá rychlost | Spotřeba vzduchu | Základní | Vertikální | Horizontální | |||||||
HP | KW | N.m | Ibf. ft | R.P. Mmin | L/min | CFM | N.m | Ibf. ft | KG | KG | KG | ||
AMP7 | 1.5 | 1.1 | 28 | 20.7 | 360 | 990 | 35 | 45.8 | 33.8 | 19.5 | 22 | 29 | |
G1/3 | 75.5 | 55.7 | 120 | 103.7 | 76.5 | " | 33.9 | 34.1 | |||||
G1/5 | 128.6 | 94.9 | 72 | 182.5 | 134.7 | ||||||||
G1/10 | 254.5 | 187.8 | 36 | 365.2 | 269.5 | ||||||||
G1/15 | 382.2 | 282.1 | 24 | 580.4 | 428.3 | " | 47.2 | 48.1 | |||||
G1/20 | 502 | 370.5 | 18 | 766.5 | 565.7 |

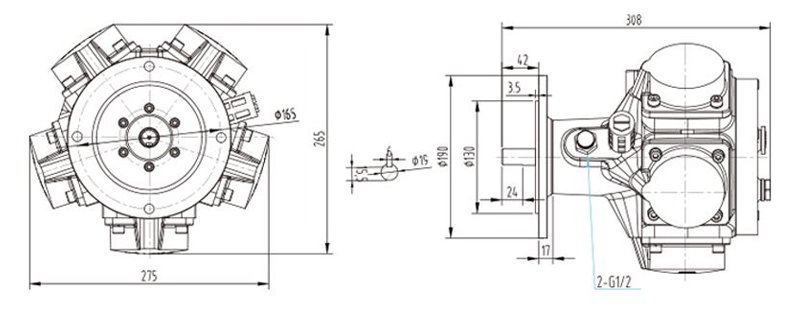

Schématický pohled na půdorys:
![]() | ![]() |
AMP7-F (vertikální) | AMP7-L (horizontální) |
![]() | |
AMP7-IEC (typ příruby) |
Schéma rozdělení produktu:
ŽÁDNÝ. | Jméno | Množství | ŽÁDNÝ. | Jméno | Množství | ŽÁDNÝ. | Jméno | Množství |
1 | Bydlení | 1 | 12 | Zastavovací špendlík | 5 | 23 | Vložka válce | 5 |
2 | Rozdělovací ventil | 1 | 13 | O-kroužky | 10 | 24 | O-kroužky | 5 |
3 | Poloviční těsnění | 1 | 14 | Paralelní blok A | 1 | 25 | Kruhová příruba | 1 |
4 | Koncové ložisko pohonu | 1 | 15 | Paralelní blok B | 1 | 26 | Těsnění těla | 1 |
5 | Vřeteno | 1 | 16 | Šroub s válcovou hlavou | 20 | 27 | Tracheální zátka | 2 |
6 | Koncové ložisko pohonu | 1 | 17 | Pružinová pračka | 20 | 28 | Tlumič | 1 |
7 | Pojistný kroužek | 1 | 18 | Šroub s válcovou hlavou | 5 | 29 | Poloviční těsnění | 1 |
8 | Válečkové ložisko | 1 | 19 | O-kroužky | 5 | 30 | Těsnění těla | 1 |
9 | O-kroužky | 5 | 20 | Vložka válce | 5 | 31 | Kryt motoru | 1 |
10 | Ojnice | 5 | 21 | Olejové zrcátko | 1 | 32 | Horizontální deska | 1 |
11 | Píst | 22 | Šroub | 1 |
