Parametry produktu pneumatického motoru AMP2-R se šroubovým převodem:
Rozsah redukčního poměru: 3-124, výkon: 0,12KW, výkon: 0,16HP, točivý moment: 3,5-113,5N.m, otáčky naprázdno: 310-9RPM, spotřeba vzduchu: 0,21m³/min, hmotnost: 6,5-8,0KG (různé redukční poměry , různé hmotnosti), volitelné způsoby instalace: vertikální, horizontální, volitelně ruční ovládací ventil, brzda, ovladač.
Standardní vlastnosti:
Při použití stlačeného vzduchu jako zdroje energie pro bezpečnost a ochranu proti výbuchu má výrobek certifikát nevýbušnosti a splňuje národní bezpečnostní normy. Špirálový reduktor používá řídicí ventil k přepínání startu, nastavení a zastavení a může okamžitě obrátit směr. Motor je navržen tak, aby byl uzavřený jako celek a může být použit v prašném, vlhkém a drsném prostředí. Je široce používán v chemickém průmyslu, polovodičích, krystalech, petrochemii, biochemické technologii, továrnách na barvy, automatizovaných strojích a dalších průmyslových odvětvích.
Pracovní prostředí:
Kapalina: Stlačený vzduch
Použití tlaku: 5 kg/cm 2 (70 psi)
Maximální pracovní tlak: 6 kg/cm 2 (85 psi)
Okolní teplota: -10°C~ 70°C (lze použít pouze v nemrznoucím stavu)
Mazací olej: IS0VG32 nebo podobný. (Je nutné přidávat olej s olejovou mlhou, 2~3 kapky za minutu).
Nepřetržité používání: Ano (nelze běžet nepřetržitě bez zatížení).
Doporučená rychlost: (0,3~1) x maximální výstupní rychlost.
Detailní parametry

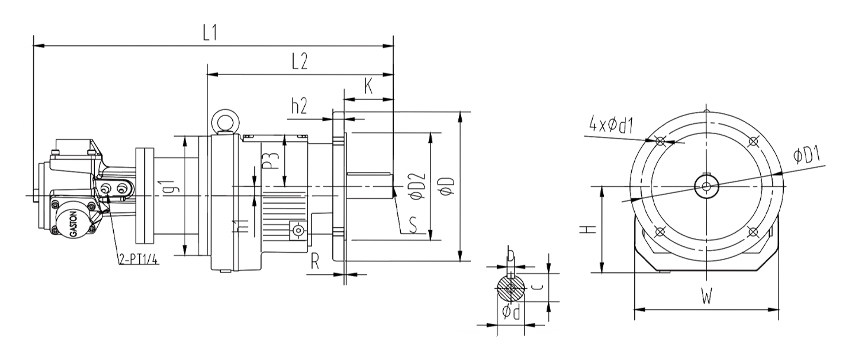

Montážní rozměrový výkres a rozměrová tabulka
Vertikální instalaCe
Produkt Model | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axiální koneC část | ||||
d | b | c | s | k | ||||||||||||||
AMP2-RF1-G3 | 391 15,4" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 76 2,99" | 130 5,12" | 3 0,12" | 3.4 0,13" | 9 0,35" | 59 2,99" | 120 4,72" | 8.5 0,33" | Φ20k6 0,79" | 6 0,23" | 225 0.88 " | M6 | 40 1,57" |
AMP2-RF1-G5 | ||||||||||||||||||
AMP2-RF1-G10 | ||||||||||||||||||
AMP2-RF1-G21 | ||||||||||||||||||
AMP2-RF1-G35 | ||||||||||||||||||
AMP2-RF2-G39 | 407 16" | 215 7.46 " | 92 3,62" | 142 5,59" | 4.05 0,16" | 52 3,62" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | |||||||
AMP2-RF2-G48 | ||||||||||||||||||
AMP2-RF2-G69 | ||||||||||||||||||
AMP2-RF2-G90 | ||||||||||||||||||
AMP2-RF2-G123 |
Horizontální instalace
Model produktu | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | do | h | Axiální koncová část | ||||
d | b | c | s | k | |||||||||||||||
AMP2-R1-G3 | 399 15,7" | 207 8,15" | 110 4,33" | 131 5,16" | 110 4,33" | 140 5,51" | 140 5,51" | 75 2,95" | 134 5,27" | 18 0,71" | 0 | 25 0,98" | 9 0,35" | 12 0,47" | Φ20k6 0,79" | 6 0,23" | 22.5 0,88" | M6 | 40 1,57" |
AMP2-R1-G5 | |||||||||||||||||||
AMP2-R1-G10 | |||||||||||||||||||
AMP2-R1-G21 | |||||||||||||||||||
AMP2-R1-G35 | |||||||||||||||||||
AMP2-R2-G39 | 385 15,2" | 193 7,6" | 130 5,12" | 152 5,98" | 151 5,94" | 151 5,94" | 90 3,54" | 147 5,79" | 25 0,98" | 3.4 0. 13 " | 32 1,26" | 18 0,71" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | ||
AMP2-R2-G69 | |||||||||||||||||||
AMP2-R2-G90 | |||||||||||||||||||
AMP2-R2-G123 |
Technický list
Produkt Model | Moc | Hodnoceno rychlost | Točivý moment | Zastávka Točivý moment | Vzduch spotřeba | Hmotnost | ||||
(HP) | (kw) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (kg) | |
AMP2-R1/RF1-G3.83 | 0.16 | 0.12 | 310 | 3.5 | 2.6 | 4.7 | 4.7 | 0.21 | 7.4 | 6.5 |
AMP2-R1/RF1-G5.76 | 205 | 5.3 | 3.9 | 7.2 | 5.3 | |||||
AMP2-R1/RF1-G10.5 | 112 | 9.6 | 7.1 | 13.2 | 9.7 | |||||
AMP2-R1/RF1-G21.22 | 55 | 19.5 | 14.4 | 26.7 | 19.7 | |||||
AMP2-R1/RF1-G35.4 | 32 | 32 | 23.6 | 44 | 32.5 | |||||
AMP2-R2/RF2-G39.25 | 30 | 35.8 | 26.4 | 49.5 | 36.5 | 8 | ||||
AMP2-R2/RF2-G48.17 | 24 | 43 | 31.7 | 59.5 | 43.9 | |||||
AMP2-R2/RF2-G69.47 | 17 | 63.5 | 46.9 | 88.3 | 65.2 | |||||
AMP2-R2/RF2-G90.96 | 12 | 83 | 61.3 | 116.5 | 86 | |||||
AMP2-R2/RF2-G123.91 | 9 | 113.5 | 83.8 | 161 | 118.8 |
