Parametry produktu pneumatického motoru AMP3-R se spirálovou převodovkou:
Rozsah převodového poměru: 3-91, výkon: 0,25 kW, výkon: 0,18 HP, točivý moment: 5,4-154,2 N.m, otáčky naprázdno: 296-10 ot./min, spotřeba vzduchu: 0,26 m³/min, hmotnost: 9,8-12,8 kg (různé redukční poměry , různé hmotnosti), volitelné způsoby instalace: vertikální, horizontální, volitelný ruční ovládací ventil, brzda, ovladač.
Standardní vlastnosti:
Při použití stlačeného vzduchu jako zdroje energie pro bezpečnost a ochranu proti výbuchu má výrobek certifikát nevýbušnosti a splňuje národní bezpečnostní normy. Špirálový reduktor používá řídicí ventil k přepínání startu, nastavení a zastavení a může okamžitě obrátit směr. Motor je navržen tak, aby byl uzavřený jako celek a může být použit v prašném, vlhkém a drsném prostředí. Je široce používán v chemickém průmyslu, polovodičích, krystalech, petrochemii, biochemické technologii, továrnách na barvy, automatizovaných strojích a dalších průmyslových odvětvích.
Pracovní prostředí:
Kapalina: Stlačený vzduch
Použití tlaku: 5 kg/cm 2 (70 psi)
Maximální pracovní tlak: 6 kg/cm 2 (85 psi)
Okolní teplota: -10°C~ 70°C (lze použít pouze v nemrznoucím stavu)
Mazací olej: IS0VG32 nebo podobný. (Je nutné použít dávkovač olejové mlhy, 2~3 kapky za minutu).
Nepřetržité používání: Ano (nelze provozovat nepřetržitě bez zátěže).
Doporučená rychlost: (0,3~1) x maximální výstupní rychlost.
Detailní parametry
Montážní rozměrový výkres a rozměrová tabulka

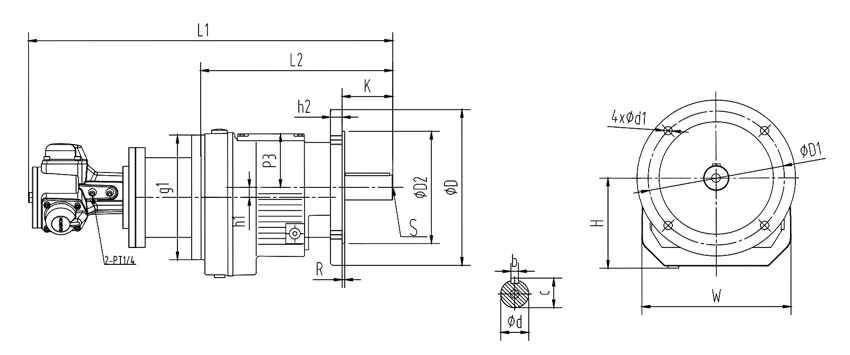

Vertikální instalaCe
Produkt Model | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axiální koneC část | ||||
d | b | c | s | k | ||||||||||||||
AMP3-RF2-G3.37 | 421.7 16,6" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 92 3,62" | 142 5,59" | 3 0,12" | 4.05 0,16" | 9 0,35" | 57 3,62" | 120 4,72" | 8.5 0,33" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF2-G5 | ||||||||||||||||||
AMP3-RF2-G10.13 | ||||||||||||||||||
AMP3-RF2-G15.63 | ||||||||||||||||||
AMP3-RF2-G26.09 | ||||||||||||||||||
AMP3-RF2-G32.47 | ||||||||||||||||||
AMP3-RF2-G55.87 | ||||||||||||||||||
AMP3-RF3-G69.33 | 429.7 16,92" | 207 8,15" | 160 6,3" | 130 5,12" | 110 4,33" | 94 3,7" | 161 6,34" | 3.5 0,14" | 10.1 0,4" | 10 0,39” | 61 2,4" | 120 4,72" | 9.0 0,35" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF3-G84.61 | ||||||||||||||||||
AMP3-RF3-G90.77 |

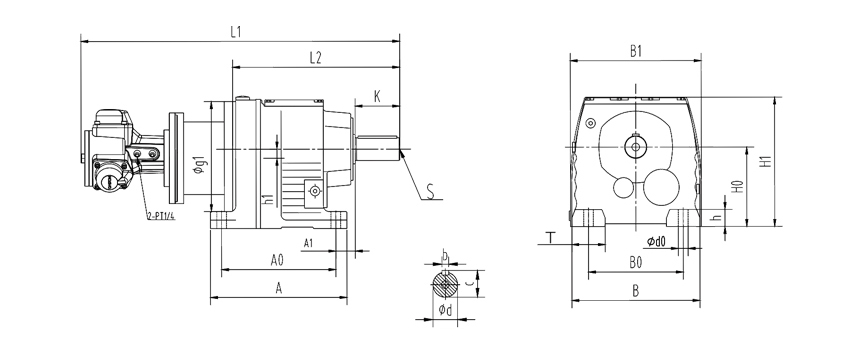

Horizontální instalace
Model produktu | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Axiální koncová část | ||||
d | b | c | s | k | |||||||||||||||
AMP3-R2-G3.37 | 415.7 16.4 " | 193 76" | 130 5.12 " | 152 5.98 " | 110 4.33 " | 151 5.94 " | 151 5.94 " | 90 3.54 " | 147 5.79 " | 25 0.98 " | 3.4 0.13 " | 32 1.26 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R2-G5 | |||||||||||||||||||
AMP3-R2-G10.13 | |||||||||||||||||||
AMP3-R2-G15.63 | |||||||||||||||||||
AMP3-R2-G26.09 | |||||||||||||||||||
AMP3-R2-G32.47 | |||||||||||||||||||
AMP3-R2-G55.87 | |||||||||||||||||||
AMP3-R3-G69.33 | 423.7 167 " | 201 7,9" | 130 5,12" | 160 6,3" | 110 4.33 " | 145 5.71 " | 161 6034 " | 90 354 " | 151 5,94" | 25 0.98 " | 10.1 0. 4" | 35 1.38 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R3-G84.61 | |||||||||||||||||||
AMP3-R3-G90.77 |
Technický list
Produkt Model | Moc | Hodnoceno rychlost | Točivý moment | Zastávka Točivý moment | Vzduch spotřeba | Hmotnost | ||||
(HP) | (kw) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (kg) | |
AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 |
