Pneumatický kladkostroj HQ 50 tun

Důlní pneumatický kladkostroj 50 tun, pracovní tlak: 0,63 MPa, počet řetězů: 4, výkon motoru: 6,3 kW, standardní výška zdvihu je 3 metry a zdvih lze přizpůsobit tak, aby se prodloužil. Rychlost zdvihu při plném zatížení: 0,7M/MIN, velikost řetězu: 22*66MM. Pneumatický kladkostroj Gaston má 6 patentů, z nichž každý je výhodou naší konstrukce pneumatického kladkostroje; spojka proti přetížení, kladkostroj automaticky sklouzne a přestane se zvedat při dosažení jmenovité hmotnosti; povrch hlavních součástí pneumatického motoru je ošetřen antikorozní úpravou, což není snadné způsobit rez na hlavních součástech pneumatického motoru a způsobit uvíznutí motoru a neotáčení; plášť je odlit z vysoce pevného materiálu s velkou únosností; vzduchový regulační ventil je navržen s kanálem velkého průměru a dostatečně velký ventilační objem zajišťuje účinnost zdvihu pneumatického kladkostroje; brzdová sestava má vnitřní drážkovaný protiskluzový design, aby bylo zajištěno, že brzdová destička pneumatického kladkostroje nezpůsobí samočinné sklouznutí řetězu kladkostroje v důsledku uklouznutí; horní a spodní háčky jsou vyrobeny technologií kování a háčky jsou temperovány a tepelně zpracovány, aby se zvýšila houževnatost háků, takže se nesnadno nosí a jsou odolné; zpomalovací část má uzavřený design a může být zaručeno, že vnitřek bude po dlouhou dobu bez oleje, a design vnitřního kanálu kartového zařízení může snížit teplo generované třením reduktoru. Větší výhodou je, že snižuje hluk generovaný výfukem pneumatického motoru.

Získejte cenovou nabídku

Detailní parametry

Tlak vzduchu (PSI)	Tlak vzduchu (Mpa)	Maximální výkon (HP)	Volná rychlost (ot./mv)	Rychlost na maximální výkon (ot./mv)	Točivý moment při maximálním výkonu (N M)	Spotřeba plynu při maximálním výkonu (m³/min)	Zastavovací moment a startovací moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %


Obrázek ukazuje typický průběh momentu a výkonu pneumatického motoru při dvou různých tlacích vzduchu. Otáčky, točivý moment a výkon motoru klesají se snižujícím se tlakem vzduchu.	Obrázek ukazuje křivky točivého momentu a rychlosti pneumatického motoru při dvou různých tlacích vzduchu. Otáčky a točivý moment motoru klesají se snižujícím se tlakem vzduchu. Kroutící moment výrazně klesá, zatímco otáčky motoru mírně klesají s poklesem tlaku.

Pneumatický kladkostroj		Jednotka	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Tlak vzduchu	Mpa	0.6
	Zatížení	tuny	25	30	37	50	75	100
	Počet řetězů	vykořenit	2	2	3	4	3	4
	Výstupní výkon motoru	KW	6.3	6.3	6.3	6.3	9	9
	Výška zdvihu	M	Standardní výška je 3 metry
	Rychlost zvedání plné zátěže	Metr/minuta	1.2	1	0.7	0.7	0.55	0.4
	Rychlost zdvihu naprázdno	Metr/minuta	2.4	2.3	1.7	1.2	1.3	1
	Rychlost klesání při plném zatížení	Metr/minuta	2.6	2.8	2	1.5	1.2	1
	Spotřeba plynu při plném zatížení - zvýšená	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Spotřeba plynu při plném zatížení - dolů	m³/min	5.5	5.5	5.5	5.5	6	6
	Velikost řetězu	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Váha řetězu	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Standardní hmotnost (3m výška zdvihu)	kg	510	520	860	935	1750	1800
	Délka vzduchového potrubí regulátoru	m	Standardní délka je 3 metry
	Hlučnost při plné zátěži - zvýšená	DB	78	78	78	78	78	78
	Hluk při plné zátěži – dolů	DB	82	82	82	82	85	85
	Trachea konektor	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Velikost vzduchové trubky (vnitřní průměr)	mm	35	35	35	35	35	35

Chodící auto	Výkon motoru	kw	3	3	3	3
	Jmenovitá rychlost zatížení	m/min	5	3	3	3
	Spotřeba vzduchu motoru	m/mim	2.5	2.5	2.5	2.5
	Trachea konektor	in	G3/4	G3/4	G3/4	G3/4
	Velikost vzduchové trubky (vnitřní průměr)	mm	19	19	19	19
	Hmotnost (vozík)	kg	136	136*2	136*2	247*2

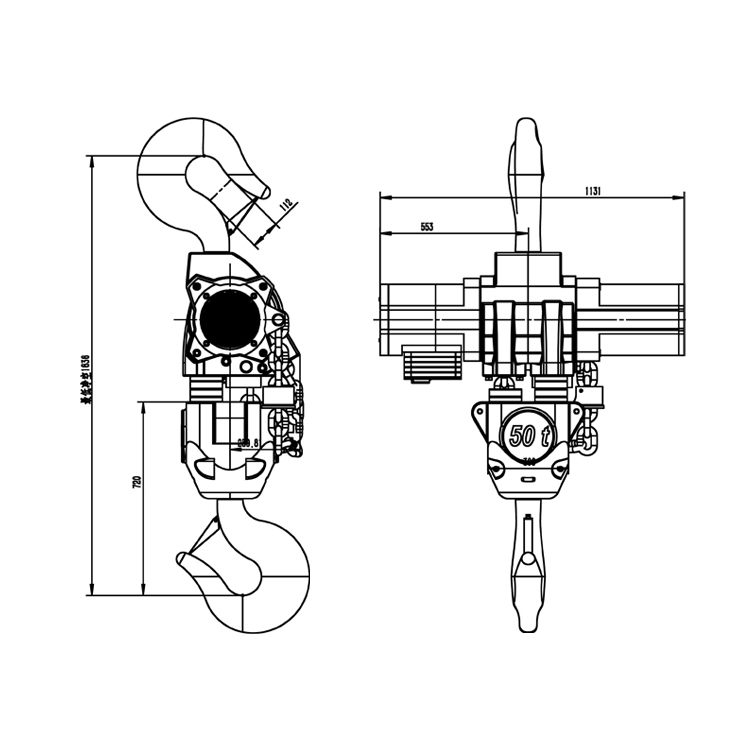

Model	Jednotka	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimální vůle	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
